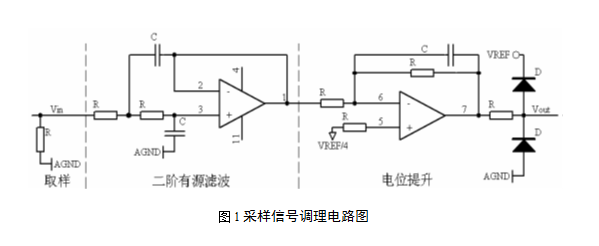

應急電源系統中的電流信號一般不能直接送到A/D器件的輸入端進行轉換，而要先經過電流變換和信號調理等預處理。整流器的網側電流經霍爾電流互感器后，變?yōu)橛行е禐?/span>0～5A 的交流電量，而DSP的接口電壓為0～3V，所以經過信調理電路調整成適合采樣的信號。在這里，采用信號調理電路來實現對交流信號的標度變換，同時采取一定的硬件抗干擾和濾波處理措施，網側電流信號檢測的信號調理電路見圖1。圖中沒有畫出霍爾電流傳感器，該電路包括電阻取樣、有源濾波和電位提升電路。其中前置二階有源濾波電路的截止頻率為50kHz，電位提升電路表達式為v_out = v_ref / 2 ? v_in。

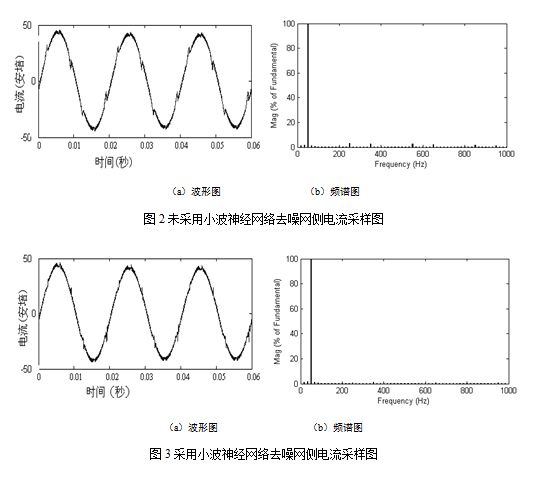

針對變流器工作時A相側電流做了不同實驗，為了驗證和分析方便，通過RS485通信，把處理前后的數據讀入計算機，并圖形化顯示處理，其中未采用小波神經網絡去噪網側電流采樣波形圖如圖2所示，電流有效值31.5A，總諧波含量2.9%；采用小波神經網絡去噪網側電流采樣圖見圖3，電流有效值31.1A，總諧波含量1.6%。由此可以看出，采用小波神經網絡進行網側電流去噪后，采樣到的網側電流總諧波含量降低，有利于控制系統設計。

     基于小波神經網絡的網側電流檢測算法結構清晰，實現方便，且有很好的穩定性和抗擾性，是一種非常理想的檢測方法。
