創統科技為了實現多臺逆變器無主從自動同步自動退出，獨立研究出多臺逆變器第二級鎖相。具體做法是后進入并聯系統的逆變器在同步線上得到基準信號后，將該信號發還給同步信號線，采用或邏輯得到新的綜合同步信號，通過這種方式，發出同步信號最快的逆變器產生了第一個過零點，其對應的方波上升沿作為公共同步信號，各臺逆變器均以此作為基準信號，進行同步跟蹤。這一過程稱為第二級鎖相。
當?shù)谝慌_逆變器退出并機系統時，最早出現上升沿的逆變器作為新的基準，從而每臺逆變器的進入或退出系統，都不會影響系統同步運行，且不存在主從之分，大大提高了系統可靠性。圖1為鎖相穩定后的兩臺逆變器逆變輸出電壓波形圖。由圖可知，采用所設計的兩級鎖相后，兩者相位差在±0.6。范圍內波動，能夠滿足并聯系統要求。

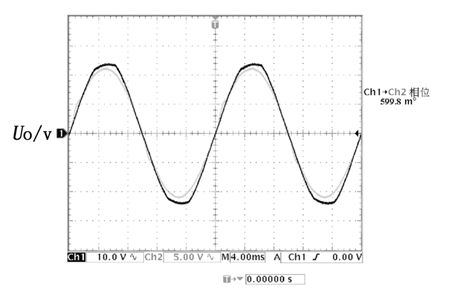

圖1 逆變輸出電壓與市電電壓波形圖
對于兩臺逆變器并聯的情況，環流只能在兩臺逆變器之間流動，所以兩臺逆變器的環流大小相同。但是對于多臺變頻器并聯的情況，環流在各臺逆變器之間相互流動，每臺逆變器的環流均不相同，所以多臺逆變器并聯時環流比較復雜，一般可以采用疊加定理，當求其中一臺逆變器的環流時，可以分別求出這臺逆變器和其它各臺逆變器之間的環流，然后相加，便得到該逆變器的環流。采用逆變器鎖相同步技術進行并聯，可將逆變器容量提高至一個兆瓦數量級。但如果變流器容量繼續增加，采用多個模塊鎖相同步，ssss因相位差加大，則環流會難以控制，在這種情況下，同步技術并聯模式可靠性無法保證。
