創統科技經過綜合比較發現，功率級并聯在控制的一致性方面難以保證，且控制器冗余的意義不大。串電感并聯雖然結構比器件級并聯復雜，但比功率級并聯簡單，且均流可靠性高，因此，串電感并聯是大功率模塊可靠并聯的有效方式。其基本做法是：（1）將IGBT功率器件并聯，形成一個具有完善的檢測、控制、驅動和保護功能的變流器模塊，該模塊既可獨立工作，也可作為并聯系統中的一個功率單元，接受并聯系統主控制器控制，功率模塊并聯示意圖見圖1；（2）將功率單元直流側直接并聯，輸出側通過均流電感后并聯，主控制器檢測總負載電流、輸出電壓等信息，發出PWM信號，經光纖通信將PWM信號傳送到從機中每個IGBT，主控制器和從機控制器通過高速現場總線進行通信，從機故障時，從機控制器封鎖主控制器傳送到從機驅動板的PWM信號，并通知主控制器，因為系統功率冗余，任一個從機發生一般故障，可不停機自動退出，不會影響系統正常運行。

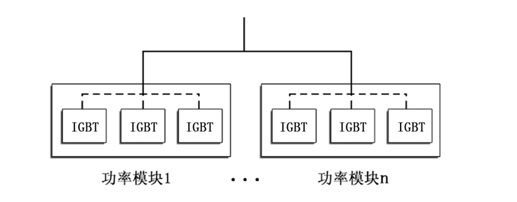

圖1 功率模塊并聯

   每個功率模塊因為擁有獨立的工作電源和IGBT驅動電路，即使主驅動信號完全同步，也會因為獨立驅動電路中驅動信號的延遲和驅動電源的不同，引起各功率模塊實際的開關動作時刻存在差異，從而引發并聯環流的產生。 假設功率模塊為不存在制造差異的理想器件，即功率模塊實際動作與驅動脈沖完全一致。下面分析環流形成機理，以及可行的解決方案。
