創統科技高級技術工程師為了驗證所設計的復合控制策略對逆變器的有效性，在本公司研發實驗平臺上，分別采用所設計的內模控制和常用的PI控制方法，完成以下對比實驗。
(1)穩態性能

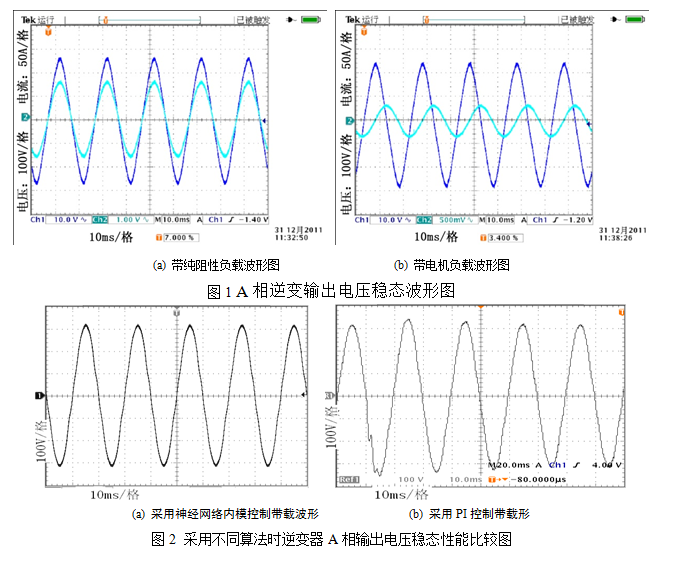

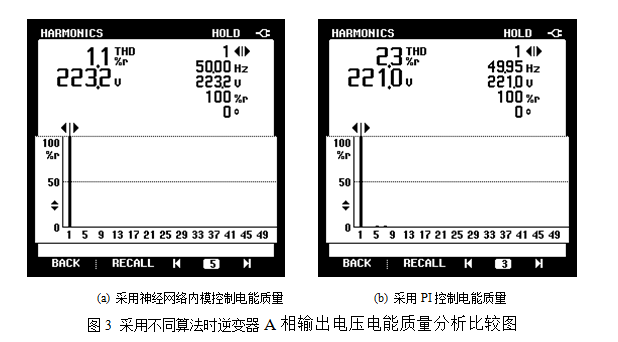

采用本書設計的神經網絡內?？刂颇孀兤鞣謩e帶純阻性和電機負載時，逆變A相輸出波形見圖4.21，波形質量較好。為了便于對比，采用神經網絡內?？刂戚敵鲭妷翰ㄐ我妶D4.22(a)，采用PI控制的逆變波形見圖4.22(b)。采用電能質量分析儀對智能質量進行分析，見圖4.23，可見采用內模控制逆變波形質量明顯好于采用PI控制的逆變波形。
(2)動態響應

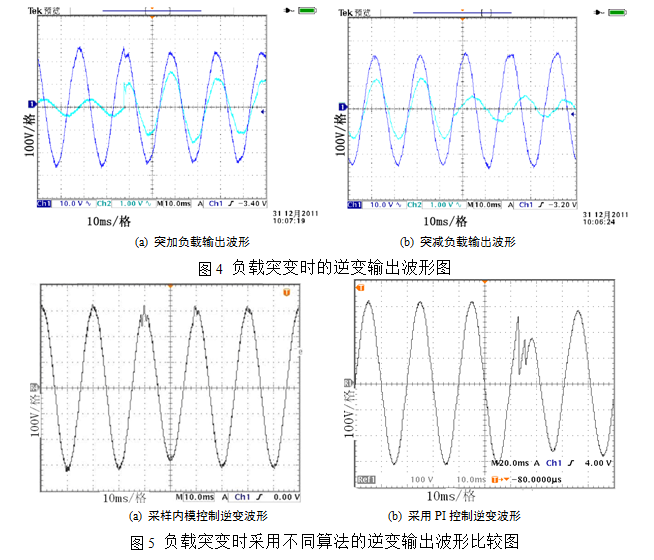

對采用神經網絡內?？刂频哪孀兤魍蛔冐撦d以測試控制系統的動態響應，見圖4，波形質量較好。為了便于對比，圖5(a)為采用內?？刂颇孀儾ㄐ?，突加負載時，可以看出波形僅在正弦波頂部稍有失真，輸出電壓有效值并未有明顯變化，圖5(b)為采用PI控制逆變波形，突加負載時，輸出正弦波嚴重失真，輸出電壓幅值變化很大。可見采用內?？刂颇孀儾ㄐ尉哂辛己玫膭討B(tài)響應。
(3)魯棒性和抗擾性

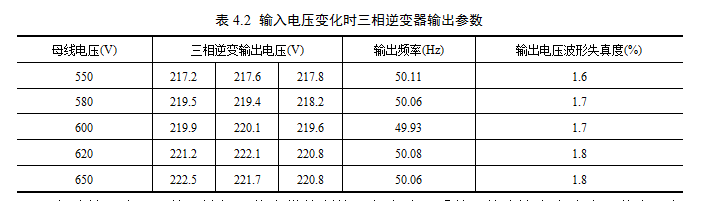

通過調整PWM整流器輸出直流電壓設定值，使得母線電壓大幅波動，測試逆變器在母線電壓變化擾動特性，可測得三相逆變器輸出參數，見表4.2。逆變器三相輸出相電壓穩定在220V±2%，逆變器三相輸出頻率穩定在50Hz±0.5%，逆變器輸出正弦波波形失真度≤1.8%，三相電壓中任何兩相相位差小于(120±0.2)°，可見控制系統具有良好的抗擾性。
實驗結果表明：基于神經網絡內?？刂频娜嘧兞髌飨到y(tǒng)，整流輸出直流電壓穩定、交流輸入側電流波形畸變小，逆變輸出穩定，具備很好的魯棒性和抗擾性，是一種適用于基于雙PWM變換器的岸電系統的控制方法，具有一定的工程實用價值。
