為了驗證所設計的虛擬同步發電機控制策略的可行性，設計了三相逆變實驗平臺，其中逆變橋采用智能功率模塊IPM，主控制器采用DSP芯片TMS320F28335，輸入電壓為DC530V，輸出交流相電壓220V，輸出頻率為50Hz，濾波電感1mH，濾波電容10uF，額定負載10kW。

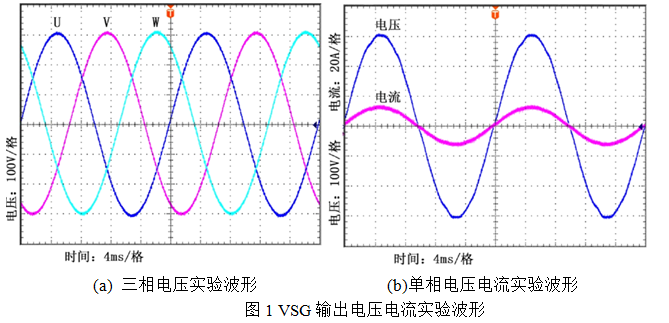

在該實驗平臺上，設置示波器電壓量程為100V/格，電流為20A/格。逆變器輸出三相電壓以及單相電壓電流實驗波形如圖1所示，由圖1(a)可見，逆變器輸出三相電壓峰值為311V，證明電壓閉環程序可以實現輸出電壓跟隨參考值，完成對電壓的閉環控制。而由圖1(b)可見，以電流逆變方向為參考方向，逆變器可以輸出恒定電流，波形穩定且正弦度良好。
