一.交流狀態開機

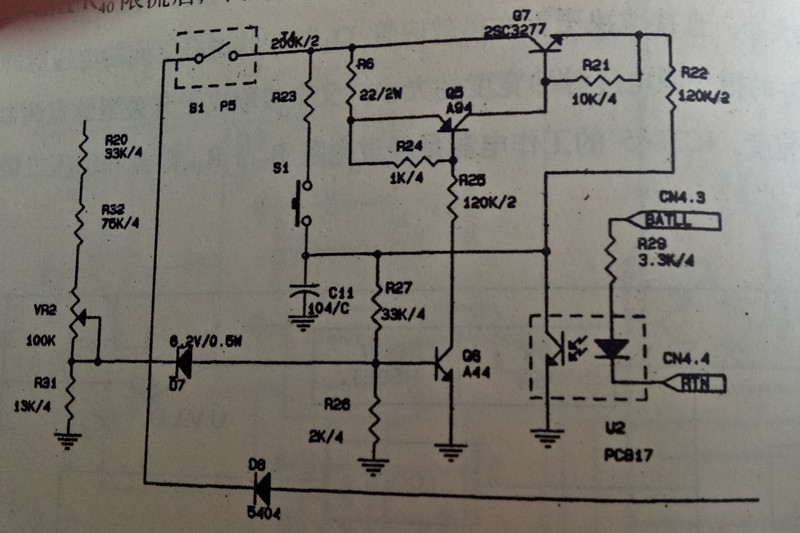

在市電供電正常時，不間斷電源，在交流狀態下開機，其過程簡述如下：在閉合主開關后，交流220伏的市電電源，被送到輸入變壓器降壓，再經過整流單元整流，濾波器濾波后，變?yōu)橹绷麟娫?，一路直流電壓?jīng)過電阻R20、R32可調電阻VR2和電阻R31分壓，通過穩壓管D7致使晶體管Q6導通。晶體管Q6導通晶體管Q5發射極，于基極產生基極壓降，晶體管Q5飽和導通，晶體管Q7的積極得到電壓也飽和導通，這時經電阻R40限流后，將啟動回路提供工作電源。

二、直流狀態開機

  當市電中斷時，EPS應急電源無交流輸入，這時閉合主開關后，晶體管Q6的基極無電壓，不能夠?qū)?，此時需要按一下直流啟動開關，促使晶體管Q6導通，晶體管Q6的導通，又使晶體管Q5和Q7飽和導通，這時，一路電源經過電阻R40限流后，向驅動回路提供，另一路電源經過電阻R39、R28和二極管D5對電解電容C3、C4、C5、C6進行充電。
