逆變器的輸出即負載側為PWM波，輸出端電壓含有高次諧波，為了得到失真度較小的正弦波，變流器輸出端需要設計合理的濾波電路，也就是要加裝濾波器。其中LC濾波器是一種較好且常用的選擇，LC濾波器結構簡單，是一種低通濾波器，該濾波器將LC諧振頻率設置在變流器的載波頻率和變流器的調制頻率之間，從而保留所需要的基波并盡可能的消除高頻諧波。

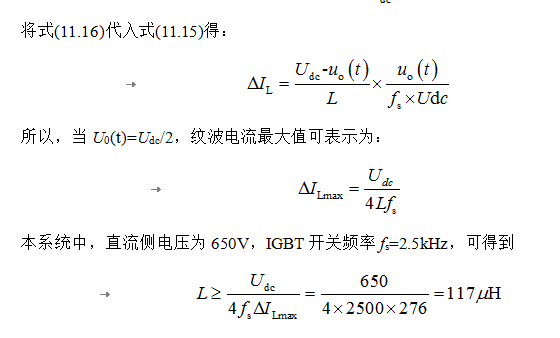

濾波電感的設計采用LC濾波器時，高次諧波大部分都降在了濾波電感L兩端，濾波電感的數值越大，吸收的高頻諧波越多，通過它的電流的波動度就越小，輸出波形質量越好。然而，電感值越大，其體積越大，成本也越高，還會使得系統動態響應特性變差，所以濾波電感值的選取需要綜合考慮。
