青島創統大功率變流器的IGBT功率器件在開關過程中，因電流快速變化，直流母線寄生電感和IGBT模塊自身電感產生的感應電壓會疊加在直流母線上，從而產生很高的尖峰電壓，造成嚴重的電磁干擾，而且會使器件過熱，甚至使IGBT失控?fù)p壞。因此必須將開關過程中產生的尖峰電壓限制在允許范圍內，減小直流回路功率母線的分布電感是降低尖峰電壓的有效方法。
為了連接直流濾波電容和IGBT功率器件，一是采用圓銅導線或者窄銅條，但這種辦法對于大功率變流系統來說，連接困難而且寄生電感大，二是采用層疊母線排，所謂層疊功率母排是把寬薄的銅排通過絕緣材料疊放在一起，正負母線排之間的距離相同，正負母線排流過相反的電流，其磁場相互抵消，相當于減小了寄生電感，因?yàn)閷盈B母排與功率器件之間的直接通過螺絲連接，兩者接觸電阻非常小，也使得寄生電感成數量級地減小。
因?qū)盈B母排材料為銅質，導電性能良好，則可認為電流均布，若定義l、b、w、a分別為層疊母排長、寬、厚、正負母排間距，μr為母排的磁導率，則層疊母排的電感L為：
通過式可知，為了使得電感L盡可能小，層疊母排必須采取長遠大于寬，寬遠大于厚的布局，且兩塊正負極板之間的距離越小越好。
根據電磁場理論，當母線排中有電流流過時，空間任何一點都產生了磁場。若空間某點的磁場用磁感的磁導率B來衡量，定義I為流過直流母線排的電流，l1，l2分別為正、負母排中心點到空間某點的距離，θ為該點到正負母線排中心點的連線的夾角。則空間任意一點的合成磁場B的幅值為：

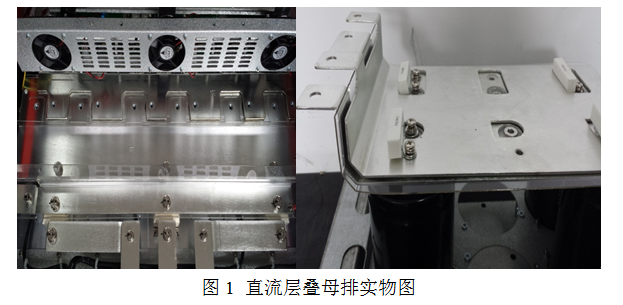

由上式可知，當層疊功率母排電流一定時，若正負極板之間的中心距盡可能小，則可使得空間任意一點的合成磁場B盡可能小，所以說使用疊層功率母線除了使寄生電感減小外，還能使空間電磁干擾降低。根據這一原理，設計的直流層疊母排見圖1：
